Блок питаия

-Блок питания (БП), преобразует переменное напряжение 220V, 50 Гц в постоянное +3.3, +5 и +12V. Которое используется для питания цифровых схем, электромоторов дисков и куллеров. БП является одним из самых ненадежных устройств, который чаще всего выходит из строя, и может помешать стабильной работе системы и повреждения электронных компонентов (PC).

Основные признаки неисправности:

  • Не включается ПК
  • Не видит винт (есть звук работы винта)
  • Не запускается видео карт
  • Свист

ДИАГНОСТИКА.

На сегодняшний день мне известно 2 способа тестирования:

1). С помощью специального тестера:

citilink

Чип и Дип

-Тут все просто подключаем и тестим.Но «это не путь ДЖЕДАЯ»=)

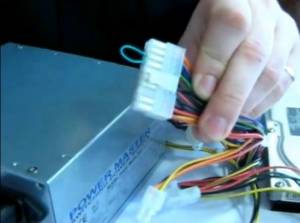

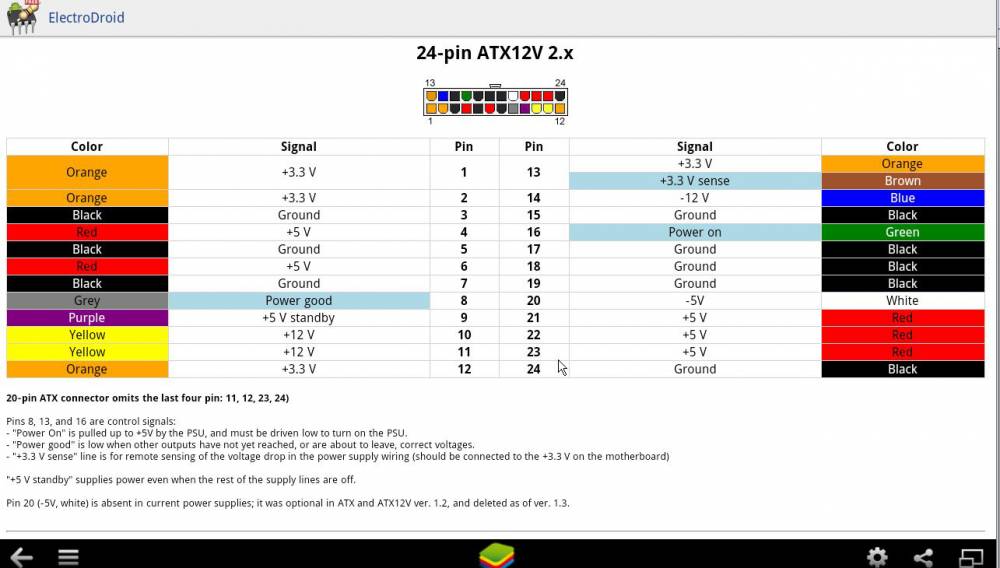

2). Способ второй, с помощью цифрового мультиметра. Для начала отключаем БП от всех потребителей (HDD,кулеров, материнской платы…), Подключаем БП к сети 220В и с помощью цифрового мультиметра произведем замеры выходного напряжения. Устанавливаем переключатель мультиметра в положение для изменение постоянного напряжения 20V. Черный щуп мультиметра подключаем к земле (черный провод БП) на любом разъеме например жесткого диска, другим щупом на 9 контакте (pin) главного разъема (фиолетовый провод) произведем измерение питание дежурного режима, которое не должно превышать (+5V). Для запуска формирователя выходных напряжений запускаем БП, для чего подаем сигнал логического нуля на контакт PC on, установив перемычку между зеленым (16pin) и черный провод (GND или COM), и еще раз замеряем напряжение на фиолетовом проводе. Далее по схеме замеряем выходные напряжения главного разъема. Максимально допустимое отклонение от нормы 0.25V

Так же можно проверить и под нагрузкой, подключив к нему HDD, кулер или лампочку равного напряжения. При отклонении от нормы вытаскиваем БП из корпуса (если при тестирование он был в нем), раскручиваем и вынимаем плат. Проверяем на наличие вздувшихся, потекших конденсаторов, почерневших или обуглившихся резисторов, диодов, транзисторов… Далее проверяем сомнительные элементы:

1).

Резисторы

- проверяем сопротивление, для чего переключаем мультиметр в положение измерения сопротивления. Узнать исходное сопротивление транзистора можно по цветовым полоскамБлок питания (БП), или воспользовавшись калькулятором http://www.chipdip.ru/info/rescalc/

http://www.radiant.su/rus/articles/?action=show&id=335

Если сопротивление не соответствует, то резистор не исправен.

2).

Диод

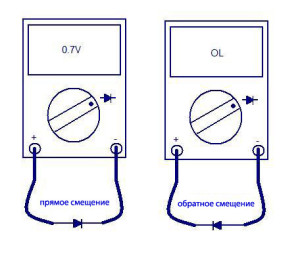

- переключаем мультиметр в режим диода (часто его совмещают с режимом прозвонки) подключаем к щупы сначала в прямом (черный к «-», красный к «+») на экране должна отобразиться 1,сопротивление или раздастся звуковой сигнал, затем в обратном- на экране отобразится 0- если нет -диод не исправен. 3).

Транзистор

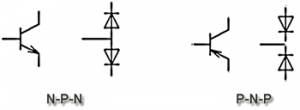

- для тестирование транзистора в мультиметре (не во всех) предусмотрен специальный режим hFE с разъем, главное правильно подключить pnp/npn транзистор база, эмиттер, коллектор. Но можно проверить другим способом. Так как транзистор представляет собой 2 диода, соединенных - «+» «-» «+» (pnp →|*|←), или + «-» «+» «-» (npn |←*→|), {{ :beginner101-4.png?nolink&300 |}} то проверяем их так же как и диоды, переключаем тестер в режим диод-прозвонка и в случае npn красный щуп (+)присоединяем к базе транзистора, и поочередно прикасаемся черным щупом «-» к коллектору и эмиттеру. Прибор должен показывать некоторое сопротивление. Затем меняем полярность подключения щупов, в этом случае прибор ничего не должен показывать. Для структуры PNP порядок проверки будет обратным..

4).

Трансформатор

- представляет собой две (или более) катушки, целостность которых можно проверить замерив сопротивление или прозвонив с начало внешнюю, затем и внутреннюю обмотку.

5).

Схема контроллера ШИМ

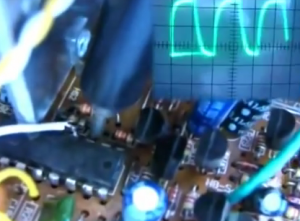

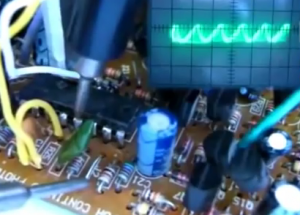

(широкой импульсной модуляции) на основе микросхемы LT494- для тестирование подсоединяем внешний источник питания 12-24V. Выпаиваем резистор соединяющий 4 pin с землей и устанавливаем на его место перемычку с «-» внешнего питания. К 12 контакту припаиваем «+». С помощью осциллографа проводим анализ, подключив 1 щуп с 7 выводом микросхемы (соединенной перемычкой с землей), 2 щуп с 5 выводом- на исправной микросхеме мы увидим «пило-образные» импульсы. Далее 2-ым щупом поочередно касаемся 8 и 11 контакта, мы увидим Если сигналы различаются- микросхема не исправна. Все не исправные элементы меняем на рабочие схожие по параметрам. …………………………………………………………..@/< =)
